Червячная пара

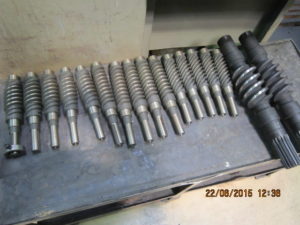

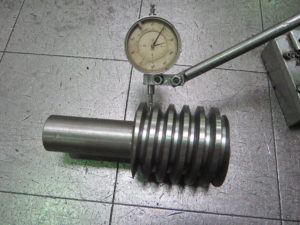

ООО «ТЗМО» производит червячные пары цилиндрические и глобоидные (в т. ч. многозаходные). Десятки готовых типоразмеров червячной пары в наличии. Так же производим червячную пару на заказ, по индивидуальным чертежам заказчик.
Что такое червячная пара?
Технически, червячная пара представляет собой совокупность двух элементов – винтовой резьбы (червяка) и зубчатого колеса. Существует несколько модификаций червячной пары, которые возникли в результате усовершенствования технологии. Благодаря чему в разных конструкторских идеях применяется тот или иной вид червячной пары. Практически наиболее распространены три вида винтовых червяков:
- Однозаходные червяки;
- Двухзаходные червяки;
- Четырёхзаходные червяки.
Если червяк небольшой, то его изготавливают из цельного металла, в некоторых случаях, червяк делают композитным, то есть поверхность основной трущейся части производят из антифрикционной бронзы, а ось из стали. Так же поступают с червячным колесом, но его обычно делают составным, где зубчатая часть делается из бронзы с низким коэффициентом трения, а основание колеса выливают из стали или чугуна. В некоторых случаях червячное колесо делают однокомпонентным.
Червячная пара работает на больших нагрузках и имеет высокий коэффициент передаточного отношения. Входной и выходной валы червячной пары скрещиваются (за редким исключением) под прямым углом. Вся мощность выделяется на оси червячного колеса, и червячная пара работает как по часовой, так и против часовой стрелки, но усилие может быть снято только с оси червячного колеса. В обратном направлении связка червячного винта и червячного колеса не работает.
Червячная пара представляет собой самый простой и компактный редуктор. В среднем передаточное соотношение колеблется от 8 до 100, но может быть увеличено до 1000. Червячная пара обладает эффектом самоторможения. Пара червяк и зубчатое колесо имеет высокий коэффициент трения, поэтому может применяться только со смазкой. Как правило, червячные механизмы работают на низких оборотах и рассчитаны на получение большого усилия на выходном валу.
Червячная пара преимущества
• Компактность системы;
• Плавность работы;
• Низкий коэффициент шума;
• Высокое передаточное соотношение в системе из 2-х элементов;
• Эффект самоторможения;
• Высокая кинематическая точность.
Классификация червячной пары
Червячные пары различаются по многим признакам, и благодаря этим модификациям червячные системы получили более широкое распространение. Технологические различия:
Различия по форме поверхности резьбы:
- Глобоидная;
- Цилиндрическая.
Глобоидная передача иногда называют ещё глобоидальной передачей, слово образованно на основе двух слов, от латинского globus – шар, и греческого eidos – вид. В этой передаче червяк имеет вогнутую форму, и его витки расположены на глобоидальной (торовой) поверхности. Такая передача может передавать более высокие нагрузки, чем цилиндрическая червячная система.
Различия по направлению линии витков:
- Правые витки;
- Левые витки.
Различия по форме винтовой поверхности
- Форма с архимедовым профилем;
- Форма с эвольвентным профилем;
- Форма с конволютным профилем.
Различия по числу заходов резьбы
- Многозаходная червячная передача;
- Однозаходная червячная передача.
Благодаря различным модификациям червячных передач, они с успехом применяются в мощных редукторах и в особо точных, прецизионных системах.
